جک قلمی پنوماتیک قطر 8 و کورس 160 عملکرد دوطرفه پورت 1/8 اینچ SMC مدل C85

سیلندر پنوماتیک C85-8-160 از خانواده استانداردهای ISO 6432 شرکت SMC ژاپن است که به‌ واسطه طراحی باریک، عملکرد دوطرفه، کورس بلند و قابلیت نصب در فضاهای محدود، یکی از گزینه‌های برتر در صنایع اتوماسیون، مکانیزم‌های خطی و سیستم‌های انتقال دقیق محسوب می‌شود. کورس 160 میلی‌ متر در قطر کوچک 8 میلی‌ متر، این مدل را تبدیل به انتخابی منحصر‌به‌فرد برای حرکت‌ های طولانی در دستگاه‌های سبک و جمع‌وجور کرده است.

برجسته‌ ترین مزایا

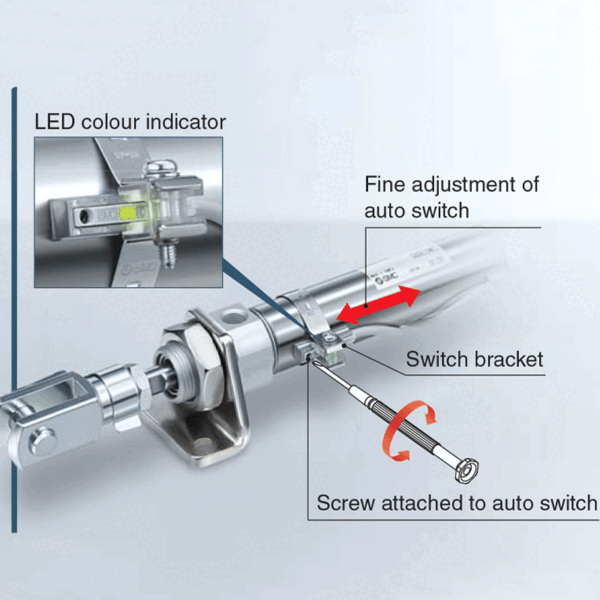

🔹 سازگاری کامل با سنسور مغناطیسی (Auto Switch)

🔹 طول کورس بلند با کمترین قطر ممکن (160mm / 8mm)

🔹 شافت استیل ضدزنگ با رزوه استاندارد M6

🔹 ضربه‌گیر نرم لاستیکی برای کاهش صدا و سایش

🔹 بدنه آنودایز آلومینیومی برای استحکام بالا و مقاومت در برابر خوردگی

🔹 وزن سبک برای استفاده در بازوهای متحرک یا ماژول‌های سریع

🔹 عدم نیاز به روغن‌کاری → کاهش هزینه نگهداری و آلودگی

🔹 رزوه پورت M5 یا معادل G1/8 اینچ برای اتصال سریع

🔹 عملکرد پایدار در سیستم‌های با چرخه کاری بالا (High Duty Cycle)

______________________________________________________________________________________________________________________

مشخصات فنی اصلی

مشخصه	مقدار
سری	C85 /C75
قطر داخلی (Bore)	8 میلی‌ متر
طول کورس	160 میلی متر
نوع عملکرد	دو طرفه (Double Acting)
محدوده فشار کاری	0.1 تا 0.7 مگاپاسکال
حداکثر فشار قابل تحمل	1.0 مگاپاسکال
نوع ضربه‌ گیر	ضربه‌گیر لاستیکی داخلی
سرعت حرکت مجاز	100 تا 500 میلی‌ متر بر ثانیه
دمای کاری مناسب	از -5 تا +60 درجه سانتی‌گراد
نوع رزوه اتصال پورت	M5×0.8 یا معادل G1/8 (BSPP)
سنسور قابل نصب	دارد – مغناطیسی، نصب در شیار بدنه
روانکاری	نیاز ندارد (Non-lube)
مقاومت در برابر خوردگی	CRC 2
رزوه میل‌ پیستون (Rod End)	M6×1.0 – برای اتصال مکانیکی مستقیم

پنوماتیک هاب به‌ عنوان یکی از مراکز معتبر تأمین و عرضه انواع جک‌های پنوماتیک در ایران، مجموعه‌ای گسترده از محصولات برندهای معتبر جهانی را در اختیار صنعتگران قرار می‌دهد. در کنار جک‌های پرطرفدار برند SMC ژاپن، شما می‌توانید مدل‌های متنوعی از جک‌های پنوماتیک قلمی فستو (FESTO) ساخت آلمان را در صفحه اختصاصی این برند بررسی نمایید. اگر به‌دنبال گزینه‌ای اقتصادی‌تر بدون افت کیفیت هستید، جک‌های پنوماتیک قلمی ایرماتیک که با کیفیت بالا و مطابق با استانداردهای صنعتی به سفارش پنوماتیک هاب در چین تولید شده‌اند، می‌توانند انتخابی هوشمندانه برای پروژه‌های شما باشند.برای مشاهده لیست کامل محصولات و اطلاع از قیمت‌های به‌روز جک‌های پنوماتیک قلمی ایرماتیک پیشنهاد می‌کنیم به صفحه مربوطه در سایت ما مراجعه فرمایید. همچنین در صورت نیاز به مشاوره تخصصی یا ثبت سفارش، کارشناسان مجرب پنوماتیک هاب همواره آماده پاسخگویی به سوالات شما هستند.

نکات نصب تخصصی و توصیه‌های اجرایی

🔸 مناسب برای نصب با براکت‌های فلنجی، پایه‌ای و جانبی (مطابق ISO 6432)

🔸 توصیه به استفاده از راهنمای جانبی یا گاید خارجی در صورت وجود بار جانبی

🔸 امکان نصب در زوایای مختلف (افقی، عمودی، زاویه‌دار) بدون افت عملکرد

🔸 دارای شیار نصب سنسور با قفل مکانیکی – بدون نیاز به ابزار خاص

🔸 نصب سریع در ماشین‌ آلات قابل حمل، ربات‌ها و ماژول‌های حرکت خطی

____________________________________________________________________________________________________________________

ارزیابی مقایسه‌ای با مدل‌های مشابه

مدل C85-8-160 در مقایسه با مدل‌های کورس کوتاه‌تر (مثل 8×80 یا 8×125) امکان جابجایی بلندتر بدون افزایش حجم یا مصرف هوای شدید را فراهم می‌کند. در پروژه‌هایی که نیاز به حرکت کامل در یک مسیر طولانی با نیروی سبک است، این مدل از مدل‌های قطر بالاتر سبک‌تر، سریع‌تر و مقرون‌به‌صرفه‌تر است. نسبت کورس به وزن در این مدل بسیار بهینه بوده و آن را در دسته سیلندرهای High Stroke / Low Profile قرار می‌دهد.
