جک قلمی پنوماتیک SMC

معرفی تخصصی جک‌های قلمی پنوماتیک SMC

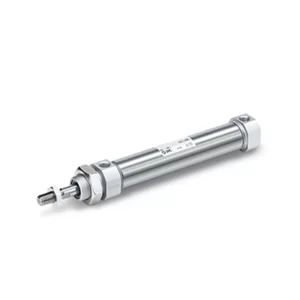

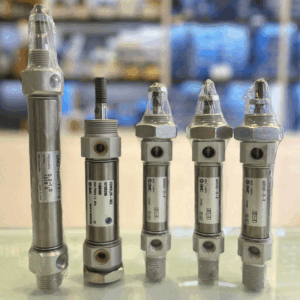

جک‌های قلمی (Mini Cylinders) برند SMC ژاپن با طراحی باریک، سبک و در عین حال مقاوم، یکی از گزینه‌های بسیار محبوب در میان تجهیزات پنوماتیکی برای فضاهای محدود به شمار می‌روند. این جک‌ها به‌طور ویژه برای کاربردهایی طراحی شده‌اند که نیاز به ابعاد فشرده، نصب سریع و عملکرد دقیق دارند.جنس بدنه‌ی بیشتر این جک‌ها از استیل ضدزنگ یا آلومینیوم آنودایز شده است که مقاومت بالایی در برابر خوردگی، رطوبت و شرایط سخت محیطی فراهم می‌کند. سری‌های پرکاربرد مانند CM2، CJ2 و CJP از جمله محبوب‌ ترین خانواده‌های این نوع جک هستند که در قطرهای مختلف (از 6mm تا بیش از 40mm) و کورس‌های متنوع ارائه می‌شوند. این جک‌ها قابلیت تجهیز به سنسور مغناطیسی برای موقعیت‌یابی دقیق را دارند و در انواع دو طرفه (Double Acting) یا تک‌طرفه (Single Acting) قابل سفارش‌اند. همچنین با توجه به طراحی جمع‌وجور و عملکرد روان، به‌راحتی در ماشین‌ آلات بسته‌ بندی، رباتیک، صنایع غذایی، نیمه‌هادی و تجهیزات پزشکی قابل استفاده‌اند.

—————-

سری‌های پرکاربرد جک قلمی SMC

———————–

سری CM2 :

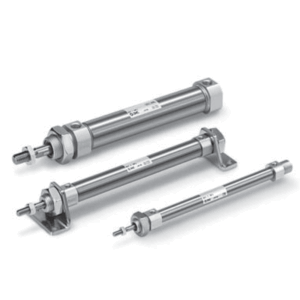

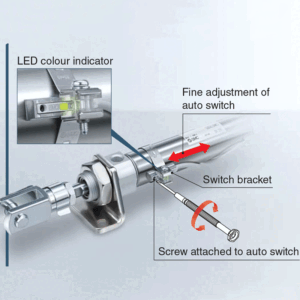

یکی از پرکاربردترین و محبوب‌ترین جک‌های قلمی برند SMC ژاپن است که با طراحی گرد، سبک و مستحکم، گزینه‌ای ایده‌آل برای انواع سیستم‌های پنوماتیکی در صنایع مختلف به شمار می‌رود. این جک‌ها از بدنه‌ی آلومینیومی آنودایز شده ساخته شده‌اند که در کنار وزن کم، مقاومت بالایی در برابر خوردگی و سایش دارند.جک‌های CM2 در قطرهای پیستون 20، 25، 32 و 40 میلی‌متر تولید می‌شوند و با کورس‌های متنوع قابل سفارش هستند. این سری در دو نسخه تک‌کاره و دو‌کاره عرضه می‌شود و امکان نصب سنسور موقعیت‌یاب (Auto Switch) برای کنترل دقیق حرکات را نیز دارد.به لطف طراحی ماژولار، تنوع در نوع نصب (فلنج، پایه، مفصل‌دار و…) و کارایی بالا در فشار کاری تا 1.0 MPa، سری CM2 انتخابی مطمئن برای خطوط تولید، ماشین‌آلات بسته‌بندی، صنایع غذایی، دارویی، خودروسازی و بسیاری کاربردهای دیگر است.

——————–

سری CJ2 :

سری CJ2 از جک‌های قلمی پنوماتیک برند SMC، یک انتخاب بسیار فشرده و دقیق برای کاربردهایی است که به فضای بسیار کم و دقت حرکتی بالا نیاز دارند. این سری با طراحی باریک و قطر خارجی کوچک (معمولاً در سایزهای 6، 10 و 16 میلی‌متر) برای سیستم‌هایی طراحی شده که محدودیت فضا در آن‌ها یک چالش است، مانند ماشین‌آلات ظریف، تجهیزات پزشکی، الکترونیک و ابزارهای اتوماسیون دقیق.بدنه‌ی این جک‌ها معمولاً از استنلس‌استیل یا آلومینیوم با روکش مقاوم ساخته شده تا در برابر خوردگی و سایش مقاومت مناسبی داشته باشند. سری CJ2 در نسخه‌های تک‌کاره و دوکاره عرضه می‌شود و امکان نصب سنسور مغناطیسی (Auto Switch) برای تشخیص موقعیت پیستون را نیز دارد.فشار کاری تا 0.7 MPa، دقت حرکتی بالا، طول عمر طولانی و قابلیت نصب ساده از دیگر ویژگی‌های مهم این سری است. جک‌های CJ2 با وجود ابعاد کوچک، عملکرد بسیار قابل‌اعتمادی در سیستم‌های دقیق صنعتی ارائه می‌دهند.

————————

سری CJP (جک ضربه‌ای کوچک)

جک‌های پنوماتیک سری CJP از برند معتبر SMC ژاپن، به‌ عنوان جک‌های ضربه‌ای کوچک (Compact Impact Cylinder) طراحی شده‌اند تا نیاز سیستم‌های صنعتی به حرکت سریع، ضربه‌ای و آنی در فضاهای بسیار محدود را برطرف کنند. این جک‌ها با بدنه‌ای از آلومینیوم مقاوم با آبکاری ضد خوردگی، انتخابی ایده‌آل برای تجهیزات دقیق صنعتی مانند تجهیزات مونتاژ، قفل‌های مکانیکی، سیستم‌های تثبیت قطعه و ماشین‌آلاتی هستند که نیاز به عملکرد لحظه‌ای و ابعاد فشرده دارند.سری CJP در سایزهای بسیار کوچک مانند قطرهای 4، 6 و 10 میلی‌متر عرضه می‌شود و با توجه به طراحی فوق‌العاده فشرده و سبک، نصب آن در فضاهای تنگ و محدود به‌راحتی امکان‌پذیر است. این سری با کورس‌های کوتاه معمولاً بین 5 تا 15 میلی‌متر عرضه شده و توانایی تحمل فشار کاری تا 0.7 مگاپاسکال را دارد.از دیگر مزایای این سری می‌توان به عمر کاری بالا، نیاز به نگهداری کم، و قابلیت نصب سنسور موقعیت (در برخی مدل‌ها) اشاره کرد. این ویژگی‌ها، سری CJP را به گزینه‌ای بسیار کارآمد برای سیستم‌هایی تبدیل کرده که به سرعت بالا، دقت عملکرد و صرفه‌جویی در فضا نیاز دارند.

————————

سری CQS / CQ2 (بدنه مربعی کامپکت)

جک‌های پنوماتیک سری CQS و CQ2 از برند SMC ژاپن با طراحی کامپکت و بدنه مربعی شکل، برای کاربردهایی طراحی شده‌اند که فضای نصب محدود و نیاز به حرکت خطی دقیق وجود دارد. این سری از جک‌ها به دلیل ابعاد جمع‌وجور و وزن سبک، در بسیاری از ماشین‌آلات اتوماسیون صنعتی، سیستم‌های بسته‌بندی، تجهیزات الکترونیکی، و خطوط تولید با تراکم بالا مورد استفاده قرار می‌گیرند. سری CQ2 که یکی از پرمصرف‌ترین محصولات پنوماتیکی در جهان است، در سایزهای مختلف از قطر پیستون 12 تا 100 میلی‌متر و با کورس‌های متنوع تولید می‌شود. طراحی بدنه مربعی با ضخامت کم باعث می‌شود نصب این جک‌ها در فضاهای فشرده بدون نیاز به تجهیزات جانبی پیچیده به‌راحتی انجام شود.

از لحاظ فنی، این جک‌ها دارای قابلیت‌هایی همچون:

طراحی جمع‌وجور (Ultra-compact) _ امکان نصب سنسور موقعیت _ عمر کاری بالا (چند میلیون سیکل) _ فشار کاری تا 1.0 مگاپاسکال _ اتصالات جانبی متنوع برای نصب انعطاف‌پذیر می باشند.

———————————

ویژگی های مهم جک قلمی SMC

 این جک‌ها با طراحی باریک و کامپکت، امکان نصب آسان در فضاهای محدود را فراهم می‌کنند و همین ویژگی آن‌ها را برای ماشین‌آلات با محدودیت فضای نصب، ایده‌آل می‌سازد. دقت بالا در عملکرد و حرکت خطی روان و یکنواخت، باعث می‌شود تا در کاربردهای حساس مانند تجهیزات مونتاژ، صنایع الکترونیکی و پزشکی، به‌خوبی عمل کنند.از دیگر مزایای مهم آن‌ها می‌توان به طول عمر بالا، بدنه مقاوم در برابر خوردگی (معمولاً از جنس استیل ضدزنگ یا آلومینیوم با پوشش مقاوم)، امکان انتخاب کورس و سایزهای متنوع (از قطر 4 تا بیش از 32 میلی‌متر)، و سازگاری با سنسورهای موقعیت اشاره کرد. علاوه‌براین، پاسخ‌دهی سریع و قابلیت کار در فشارهای کاری مختلف، انعطاف بالایی در طراحی سیستم‌های پنوماتیکی ایجاد می‌کند.

———————

برتری‌های فنی جک قلمی SMC نسبت به گزینه‌های دیگر

یکی از مهم‌ترین مزایای این جک‌ها، طراحی فوق‌العاده باریک و کامپکت آن‌هاست که امکان نصب در فضاهای محدود یا داخل دستگاه‌های کوچک را فراهم می‌کند—ویژگی‌ای که در بسیاری از کاربردهای دقیق و کم‌جا مثل تجهیزات پزشکی، مونتاژ قطعات الکترونیکی، یا خطوط بسته‌بندی حیاتی است. در مقایسه با جک‌های استاندارد یا هیدرولیکی، جک‌های قلمی SMC وزن کمتر، سرعت عملکرد بالاتر و هزینه نگهداری بسیار پایین‌تری دارند. همچنین با توجه به بدنه‌ی مقاوم در برابر خوردگی (استیل یا آلومینیوم با پوشش ضدزنگ)، دوام بالایی در محیط‌های صنعتی خشن و مرطوب از خود نشان می‌دهند.قابلیت نصب سنسور موقعیت، تنوع در کورس و قطر، و مصرف بهینه انرژی از دیگر مزایای فنی مهم آن‌هاست. در واقع، این جک‌ها با وجود اندازه کوچک، قابلیت اطمینان، دقت و انعطاف طراحی بسیار بالایی را ارائه می‌دهند که در پروژه‌های صنعتی مدرن یک مزیت کلیدی محسوب می‌شود.
