جک راهنمادار پنوماتیک SMC

معرفی جک های راهنمادار پنوماتیک برند SMC

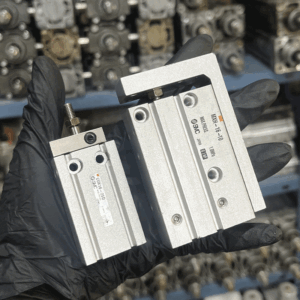

جک‌های پنوماتیک راهنـما‌دار SMC یکی از بهترین گزینه‌ها برای حرکت‌های دقیق خطی در کاربردهای صنعتی حساس هستند. این جک‌ها با بهره‌گیری از شفت‌های راهنمای موازی با شفت اصلی، ثبات حرکتی بالا و جلوگیری از چرخش ناخواسته را تضمین می‌کنند. طراحی آن‌ها به گونه‌ای است که علاوه بر انتقال نیرو، قابلیت تحمل بارهای جانبی و گشتاور را نیز دارند، بدون اینکه به عملکرد کلی سیستم آسیبی برسد.این جک‌ها در مدل‌های مختلف با ساختار کامپکت یا سنگین‌کار عرضه می‌شوند و معمولاً برای جاهایی استفاده می‌شوند که نیاز به تکرارپذیری بالا، دقت موقعیت‌ یابی و عمر مکانیکی طولانی وجود دارد. از نظر مشخصات، این جک‌ها در سایزهای متنوع (مثلاً از 6 تا 32 میلی‌ متر قطر پیستون)، کورس‌های قابل تنظیم و قابلیت نصب سنسورهای موقعیت عرضه می‌شوند. فشار کاری آن‌ها معمولاً تا 0.7 مگاپاسکال بوده و اغلب از آلیاژهای آلومینیومی یا فولاد ضدزنگ برای مقاومت در برابر سایش و زنگ‌زدگی بهره می‌برند.در خطوط مونتاژ دقیق، دستگاه‌های بسته‌ بندی، سیستم‌های جابه‌جایی قطعه، و ماشین‌آلات خودکار، جک‌های راهنـما‌دار SMC عملکردی پایدار، دقیق و بی‌صدا ارائه می‌دهند.

—————

—————

راهنمای انتخاب جک راهنمادار مناسب از برند SMC

———

سری MGP (پرکاربردترین مدل با عملکرد چند منظوره)

سری MGP از جک‌های راهنمادار پنوماتیک برند SMC، یکی از پرکاربردترین و پرتقاضاترین مدل‌ها در صنعت محسوب می‌شود که به دلیل طراحی مستحکم، قابلیت راهنمایی دقیق و عملکرد چندمنظوره، در بسیاری از ماشین‌آلات صنعتی جایگاه ویژه‌ای دارد. این جک‌ها به گونه‌ای طراحی شده‌اند که علاوه بر تأمین نیروی حرکت خطی، به‌ خوبی در برابر لقی جانبی، گشتاورهای خمشی و بارهای خارج‌ازمرکز مقاومت کنند؛ دلیل آن نیز وجود دو یا چهار میل راهنما (Guide Rod) با استحکام بالا در ساختار آن‌هاست. بدنه‌ی فشرده و مستطیلی‌ شکل سری MGP باعث صرفه‌ جویی در فضا شده و امکان نصب در مکان‌های محدود را فراهم می‌کند. این جک‌ها در قطرهای مختلف (از 12 تا 100 میلی‌ متر) و با کورس‌های متنوع تولید می‌شوند و اغلب دارای قابلیت نصب سنسور موقعیت (Auto Switch) برای کنترل دقیق حرکت پیستون هستند. از نظر فشار کاری، جک‌های MGP معمولاً در بازه‌ای تا 1 مگاپاسکال عملکرد دارند و برای کاربردهایی مانند جابه‌جایی، تثبیت قطعه، ضربه‌گیری، یا توقف دقیق در سیستم‌های اتوماسیون مناسب هستند. به طور خلاصه، سری MGP ترکیبی از دقت حرکتی، استحکام مکانیکی و طراحی فشرده است و گزینه‌ای مطمئن برای مهندسانی‌ست که به دنبال عملکرد دقیق، در شرایط کاری سنگین هستند.

———-

سری MGQ (طراحی فوق فشرده با دقت هدایت بالا)

سری MGQ از جک‌های پنوماتیک راهنمادار برند SMC با طراحی فوق‌العاده فشرده و مینیمال، به‌طور ویژه برای کاربردهایی طراحی شده است که در آن‌ها فضای نصب بسیار محدود بوده و در عین حال نیاز به هدایت دقیق حرکت خطی وجود دارد. این جک‌ها به لطف ساختار مربعی و جمع‌وجور خود، در بسیاری از ماشین‌آلات اتوماسیون صنعتی، خطوط مونتاژ و سیستم‌های دقیق قرارگیری قطعه مورد استفاده قرار می‌گیرند. در سری MGQ، از دو یا چهار میل راهنما با دقت بالا و سیستم یاتاقان‌گذاری داخلی استفاده شده است که حرکت پیستون را از نظر راستای مسیر و جلوگیری از انحراف، به‌صورت دقیق کنترل می‌کنند. بدنه‌ی آلومینیومی با کیفیت، باعث کاهش وزن کلی دستگاه شده و در عین حال استحکام مناسبی را برای تحمل بارهای جانبی و گشتاورها فراهم می‌کند. این جک‌ها در قطرهای مختلف مانند 12، 16، 20، 25، 32، 40، 50 و 63 میلی‌متر عرضه می‌شوند و برای کورس‌های کوتاه تا متوسط مناسب هستند. فشار کاری معمول آن‌ها تا 0.7 مگاپاسکال است و قابلیت نصب سنسور موقعیت نیز در اکثر مدل‌ها وجود دارد. در یک جمع‌ بندی، سری MGQ راه‌حلی ایده‌آل برای سیستم‌هایی‌ست که در عین کمبود فضا، به کنترل دقیق، ثبات حرکتی و عمر مکانیکی بالا نیاز دارند.

———–

سری MGG (مناسب برای بارهای سنگین و شوک‌های مکانیکی)

سری MGG از جک‌های راهنمادار پنوماتیک برند SMC برای شرایط کاری سخت و بارهای سنگین طراحی شده است. این جک‌ها با داشتن ساختار تقویت‌ شده و میل‌ راهنماهای ضخیم‌تر، به‌طور خاص برای تحمل بارهای جانبی بالا، نیروهای خمشی زیاد، و شوک‌های مکانیکی شدید بهینه‌ سازی شده‌اند. در طراحی سری MGG از یک بدنه‌ی مقاوم با دو شفت راهنمای قوی استفاده شده که در کنار مکانیزم کشویی با دقت بالا، امکان حرکت روان و پایدار قطعات سنگین را فراهم می‌کند. این ویژگی باعث می‌شود جک‌های MGG در تجهیزات صنعتی سنگین، سیستم‌های جابه‌جایی دقیق قطعات بزرگ، ماشین‌آلات پرس، خطوط انتقال اتوماتیک، و دستگاه‌های بسته‌ بندی صنعتی بسیار کاربردی باشند. فشار کاری استاندارد در این سری تا 1 مگاپاسکال قابل تحمل است و کورس‌های بلندتری نسبت به مدل‌های فشرده مانند MGP یا MGQ ارائه می‌دهد. همچنین، در بسیاری از مدل‌های MGG امکان نصب سنسورهای موقعیت‌یاب مغناطیسی و تنظیم ضربه‌گیرهای پنوماتیکی وجود دارد تا دقت و طول عمر عملکرد افزایش یابد. در یک نگاه، MGG گزینه‌ای قدرتمند، بادوام و دقیق برای آن دسته از کاربردهایی‌ست که نیازمند حرکت کنترل‌ شده در کنار تحمل وزن و فشار بالا هستند.

———-

سری MGZ (جک راهنمادار با عملکرد هم‌زمان دو محور)

سری MGZ از جک‌های راهنمادار پنوماتیک برند SMC به‌ عنوان یک راه‌حل مهندسی‌ شده برای اجرای هم‌زمان حرکت دو محور طراحی شده است. این جک‌ها دارای ساختاری خاص با دو سیلندر مستقل در یک بدنه مشترک هستند که می‌توانند به‌صورت هم‌زمان یا مجزا عمل کنند. این طراحی، فضای نصب را به‌ طور قابل‌توجهی کاهش داده و امکان انجام دو عملکرد مجزا را با یک تجهیز فراهم می‌سازد. جک‌های سری MGZ عمدتاً برای پروژه‌های اتوماسیون صنعتی، ماشین‌آلات مونتاژ، سیستم‌های پیک و پلیس (Pick & Place) و خطوط بسته‌ بندی که نیاز به اجرای چند حرکت موازی دارند، بسیار مناسب هستند. طراحی جمع‌وجور، قابلیت نصب آسان، و وجود میل‌ راهنماهای دقیق باعث می‌شود عملکرد پایدار و بدون انحراف در هر دو محور تضمین شود. در یک جمله، سری MGZ ترکیبی از چند عملکرد در یک جک راهنمادار را ارائه می‌دهد و گزینه‌ای هوشمندانه برای فضاها و سیستم‌هایی است که نیاز به حرکت موازی، هماهنگ و دقیق دارند.

—————

مزایای جک راهنمادار پنوماتیک SMC

مهم‌ترین مزیت این جک‌ها، دقت بالا در هدایت شفت و جلوگیری از انحراف بار در حین حرکت است. وجود میل‌ راهنماهای دقیق در کنار شفت اصلی باعث می‌شود حرکت خطی با پایداری و تکرارپذیری بسیار خوبی انجام شود، حتی در شرایطی که بار خارج از مرکز یا جانبی اعمال شود.از دیگر مزایای مهم این جک‌ها می‌توان به افزایش طول عمر مکانیکی تجهیزات، کاهش لرزش و سایش قطعات متحرک و کاهش نیاز به سازه‌های جانبی برای پایدارسازی حرکت اشاره کرد. این موضوع به‌ ویژه در طراحی ماشین‌آلات با فضای محدود و نیاز به دقت بالا، بسیار ارزشمند است. جک‌های راهنمادار SMC در مدل‌ها و ابعاد مختلف تولید می‌شوند و امکان انتخاب کورس، قطر سیلندر و نوع نصب متناسب با نیاز سیستم را فراهم می‌کنند. برخی مدل‌ها نیز به‌ صورت چند محوره یا با عملکرد ترکیبی عرضه می‌شوند که کارایی آن‌ها را در فرآیندهای پیچیده افزایش می‌دهد.در مجموع، این نوع جک‌ها راه‌ حلی مطمئن، دقیق و اقتصادی برای حرکت‌های خطی تحت بارهای جانبی یا سنگین در فضاهای صنعتی حرفه‌ای هستند.
