جک پنوماتیک کامپکت فستو

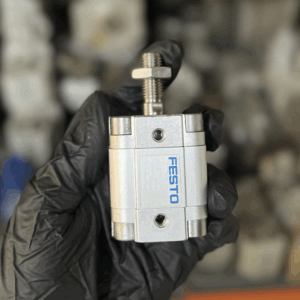

معرفی جک پنوماتیک کامپکت فستو

جک‌های پنوماتیک کامپکت فستو به‌عنوان راه‌حل‌هایی پیشرفته برای کاربردهای صنعتی با محدودیت فضا طراحی شده‌اند. این جک‌ها با ابعاد فشرده و طول نصب کوتاه نسبت به مسافت حرکت، عملکردی قدرتمند در محیط‌های کم‌جا ارائه می‌دهند. شرکت فستو با ارائه مجموعه‌ای متنوع از این جک‌ها، نیازهای مختلف صنایع را پوشش داده و گزینه‌هایی با استانداردهای جهانی و کارایی بالا در اختیار مهندسان قرار داده است. در ادامه، مدل‌های اصلی جک پنوماتیک کامپکت فستو معرفی شده و ویژگی‌ها و کاربردهای آن‌ها به‌صورت جامع بررسی می‌شود.

انواع مدل‌های جک پنوماتیک کامپکت فستو

مدل ADN (جک فشرده استاندارد):
این مدل با استاندارد ISO 21287 طراحی شده و قطر پیستون آن از 12 تا 125 میلی‌متر متغیر است. مسافت حرکت از 1 تا 500 میلی‌متر و فشار کاری بین 1 تا 10 بار تعریف شده است. بدنه آلومینیومی این جک، وزن کم و مقاومت بالایی دارد و تا 50 درصد فضای کمتری نسبت به جک‌های مشابه اشغال می‌کند. مدل ADN برای جابه‌جایی قطعات در خطوط تولید و مونتاژ صنعتی کاربرد گسترده‌ای دارد.

مدل ADVC (جک کوتاه‌مسافت):
جک ADVC برای مسافت‌های کوتاه (2.5 تا 25 میلی‌متر) طراحی شده و قطر پیستون آن از 4 تا 100 میلی‌متر است. فشار کاری 1 تا 10 بار و محدوده دمای کاری -20 تا +80 درجه سانتی‌گراد، این جک را برای عملیات سریع و دقیق مانند گیره‌های صنعتی و پرس‌کاری سبک مناسب کرده است. نصب مستقیم و آب‌بندهای مقاوم، از ویژگی‌های برجسته این مدل است.

مدل ADN-EL (جک تخت ضدچرخش):
این جک با پیستون بیضی‌شکل، از چرخش جلوگیری می‌کند و قطر پیستون آن از 20 تا 100 میلی‌متر است. مسافت حرکت تا 400 میلی‌متر و طراحی تخت آن، امکان استفاده در فضاهای باریک را فراهم می‌کند. مدل ADN-EL برای کاربردهایی با نیاز به دقت بالا، مانند نصب قطعات حساس یا جابه‌جایی در تجهیزات بسته‌بندی، گزینه‌ای ایده‌آل است.

مدل AEVC (جک تک‌عمله کوتاه‌مسافت):
جک AEVC با مسافت حرکت 2.5 تا 25 میلی‌متر و قطر پیستون 4 تا 100 میلی‌متر، نسخه تک‌عمله مدل ADVC است که با فنر برگشتی عمل می‌کند. فشار کاری آن 2 تا 10 بار و دمای کاری -20 تا +80 درجه سانتی‌گراد است. این مدل برای کاربردهای ساده‌تر مانند فشار دادن یا نگه‌داشتن قطعات سبک استفاده می‌شود.

مدل CDC (جک فشرده با دقت بالا):
مدل CDC با قطر پیستون 20 تا 63 میلی‌متر و مسافت حرکت تا 200 میلی‌متر، برای محیط‌های تمیز طراحی شده است. این جک با آب‌بندهای ویژه و فشار کاری 1 تا 10 بار، در صنایعی مانند داروسازی یا الکترونیک که نیاز به کاهش آلودگی دارند، کاربرد دارد.

ویژگی‌ها و کاربردهای کلی

جک‌های پنوماتیک کامپکت فستو در دو نوع تک‌عمله و دوعمله عرضه می‌شوند و با طراحی کم‌حجم خود، نیروی قابل توجهی تولید می‌کنند. این جک‌ها بدون نیاز به تجهیزات نصب اضافی، به‌صورت مستقیم در سیستم‌های صنعتی قابل استفاده‌اند و برای تحمل فشارهای جانبی کم طراحی شده‌اند. از خطوط تولید خودروسازی و بسته‌بندی مواد غذایی گرفته تا رباتیک و تجهیزات پزشکی، این جک‌ها در هر صنعتی که فضا محدود و کارایی حیاتی باشد، مورد استفاده قرار می‌گیرند. محدوده دمای کاری -20 تا +80 درجه سانتی‌گراد و آب‌بندهای باکیفیت، عمر مفید و پایداری آن‌ها را تضمین می‌کند.

مزایای انتخاب جک پنوماتیک کامپکت فستو

جک‌های پنوماتیک کامپکت فستو با انطباق بر استانداردهای بین‌المللی، سازگاری با سایر تجهیزات صنعتی را تسهیل کرده و نصب و راه‌اندازی آسانی دارند. این جک‌ها با ارائه عملکرد مطلوب در ابعاد کوچک، گزینه‌ای مقرون‌به‌صرفه و مطمئن برای طراحان سیستم‌های صنعتی محسوب می‌شوند. تنوع مدل‌ها امکان انتخاب دقیق بر اساس نیازهای هر پروژه را فراهم می‌کند و کیفیت بالای ساخت فستو، اطمینان از دوام و کارایی طولانی‌مدت را به همراه دارد.
