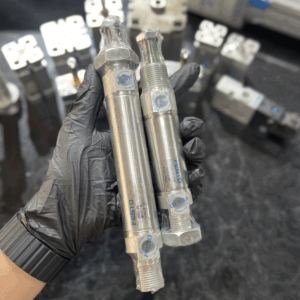

معرفی جک های قلمی پنوماتیک FESTO
جک‌های قلمی پنوماتیک فستو با طراحی باریک و سبک، یکی از بهترین انتخاب‌ها برای نصب در فضاهای محدود و کاربردهایی با حرکت خطی دقیق هستند. این جک‌ها به دلیل بدنه استوانه‌ای کوچک و وزن پایین، در خطوط تولید، ماشین‌آلات بسته‌بندی، صنایع الکترونیک و سیستم‌های اتوماسیون سبک به طور گسترده استفاده می‌شوند.فستو این جک‌ها را در مدل‌ها و سری‌های متنوع با قطر پیستون‌های مختلف (معمولاً از ۸ تا ۲۵ میلی‌متر) و کورس‌های قابل سفارشی‌سازی تولید می‌کند تا پاسخگوی نیازهای گوناگون صنعتی باشد.ساختار این جک‌ها شامل پیستونی دقیق و آب‌بندی‌های باکیفیت است که طول عمر کاری را افزایش داده و عملکرد یکنواخت را تضمین می‌کند. بسیاری از مدل‌های فستو قابلیت نصب سنسور مغناطیسی را نیز دارند که کنترل موقعیت را آسان‌تر می‌کند.
————
مدل های مختلف جک های قلمی FESTO
———-
سری DSNU :
سری DSNU فستو، یک جک قلمی پنوماتیک استاندارد و پرکاربرد است که بر اساس استاندارد ISO 6432 طراحی و تولید می‌شود. این جک دارای بدنه‌ای استوانه‌ای از جنس آلومینیوم با پوشش آنودایز شده است که علاوه بر وزن سبک، مقاومت بالایی در برابر خوردگی و سایش فراهم می‌کند. استفاده از پیستون مغناطیسی در این مدل، امکان نصب سنسورهای موقعیت را برای کنترل دقیق حرکت فراهم می‌سازد.سیل بندی‌های باکیفیت و سیستم روانکاری داخلی، طول عمر کاری بالا و عملکردی پایدار حتی در سیکل‌های کاری مداوم را تضمین می‌کند. سری DSNU در قطرهای پیستون مختلف (از ۸ تا ۲۵ میلی‌متر) و در طول کورس‌های متنوع قابل سفارش است و قابلیت ضربه‌گیری در دو انتهای کورس را برای کاهش شوک مکانیکی دارد.این مدل به دلیل طراحی جمع‌وجور و انعطاف‌پذیری بالا، در صنایع مختلف از جمله اتوماسیون صنعتی، تجهیزات بسته‌بندی، خطوط مونتاژ و صنایع غذایی به‌طور گسترده استفاده می‌شود.
——–
سری ADN :
سری ADN فستو یک جک قلمی پنوماتیک کامپکت است که بر اساس استاندارد ISO 21287 طراحی شده و برای کاربردهایی که نیاز به ابعاد کوتاه‌تر و فضای نصب محدود دارند، ایده‌آل محسوب می‌شود. این جک با وجود اندازه کوچک، توانایی ایجاد نیروی رانش بالا را دارد و در قطرهای مختلف از ۱۲ تا ۱۲۵ میلی‌متر تولید می‌شود.بدنه سری ADN از آلومینیوم مقاوم ساخته شده و دارای پیستون مغناطیسی برای استفاده از سنسورهای تشخیص موقعیت است. این ویژگی باعث می‌شود در سیستم‌های اتوماسیون، کنترل موقعیت دقیق و قابل اطمینان انجام گیرد. از دیگر قابلیت‌های مهم آن می‌توان به ضربه‌گیرهای قابل تنظیم اشاره کرد که شوک انتهای کورس را به حداقل می‌رساند و عمر مکانیکی سیستم را افزایش می‌دهد.به دلیل طراحی فشرده و نصب آسان، ADN در صنایع بسته‌بندی، رباتیک، ماشین‌آلات CNC، صنایع دارویی و خطوط مونتاژ به‌طور گسترده استفاده می‌شود. ترکیب ابعاد کوچک و عملکرد قدرتمند، این سری را به یکی از محبوب‌ترین جک‌های کامپکت پنوماتیک فستو تبدیل کرده است.
———-
سری DNC :
سری DNC فستو یک جک پنوماتیک استاندارد بر پایه ISO 15552 است که به عنوان یکی از پرکاربردترین سیلندرهای صنعتی این برند شناخته می‌شود. این مدل با طراحی بدنه پروفیل آلومینیومی مقاوم و ریل‌های یکپارچه، علاوه بر استحکام بالا، نصب تجهیزات جانبی و سنسورهای موقعیت را نیز بسیار آسان کرده است.قطر پیستون سری DNC در بازه ۳۲ تا ۱۲۵ میلی‌متر و طول کورس آن تا ۲۰۰۰ میلی‌متر قابل سفارش است، که آن را برای طیف وسیعی از نیازهای صنعتی مناسب می‌سازد. استفاده از پیستون مغناطیسی داخلی امکان مانیتورینگ دقیق موقعیت را با سنسورهای مغناطیسی فراهم می‌کند.این سری دارای ضربه‌گیرهای قابل تنظیم در هر دو انتها است که از ضربه و سایش قطعات جلوگیری کرده و طول عمر جک را افزایش می‌دهد. همچنین ساختار ماژولار آن باعث می‌شود تعمیر و نگهداری به‌سادگی انجام شود.به دلیل مقاومت بالا در برابر شرایط کاری سخت، دقت عملکرد، و قابلیت اطمینان طولانی مدت، سری DNC انتخابی محبوب در ماشین‌سازی، صنایع خودروسازی، خطوط بسته‌بندی، و تجهیزات جابجایی مواد است.
————-
سری DFM :
سری DFM فستو یک جک پنوماتیک چند منظوره است که با راهنمای خطی یکپارچه طراحی شده تا علاوه بر حرکت خطی دقیق، بتواند بارهای جانبی و ممان‌های پیچشی را به‌خوبی تحمل کند. این ویژگی باعث می‌شود در کاربردهایی که جک باید علاوه بر جابجایی، قطعات را با دقت نگهداری یا موقعیت‌دهی کند، عملکردی عالی داشته باشد.این مدل در قطرهای پیستون ۱۲ تا ۶۳ میلی متر و طول کورس‌های متنوع تولید می‌شود و بسته به نیاز می‌تواند با راهنمای میل‌گردی (Guide Rod) یا راهنمای صفحه‌ای (Recirculating Ball Bearing) عرضه شود که هرکدام مزایای خاص خود را برای دقت و تحمل بار دارند.سری DFM مجهز به پیستون مغناطیسی داخلی برای نصب سنسورهای موقعیت است و همچنین دارای سیستم ضربه‌گیر قابل تنظیم می‌باشد که لرزش و ضربه انتهایی را به حداقل رسانده و طول عمر قطعات مکانیکی را افزایش می‌دهد.به دلیل ترکیب حرکت خطی و راهنمای دقیق، این سری انتخابی ایده‌آل برای سیستم‌های Pick & Place، خطوط مونتاژ خودکار، جابجایی قطعات در ربات‌های صنعتی و ماشین‌آلات بسته‌بندی محسوب می‌شود.
————
سری ESNU :
سری ESNU فستو یک نسخه اقتصادی و مقرون‌به‌صرفه از جک‌های قلمی استاندارد است که برای کاربردهای عمومی و پروژه‌هایی که نیاز به کاهش هزینه‌ها دارند، طراحی شده است. این مدل با وجود قیمت پایین‌تر، همچنان کیفیت ساخت و استانداردهای فستو را حفظ کرده و عملکردی قابل اعتماد در بسیاری از سیستم‌های پنوماتیک ارائه می‌دهد.این جک دارای بدنه استوانه‌ای آلومینیومی سبک و درپوش‌های مقاوم است و در قطرهای پیستون ۸ تا ۲۵ میلی‌متر با طول کورس‌های متنوع عرضه می‌شود. سیستم پیستون مغناطیسی داخلی آن امکان نصب سنسورهای موقعیت را فراهم می‌کند تا کنترل فرآیند دقیق‌تر باشد.از نظر طراحی، ESNU دارای ساختار ساده و نگهداری آسان است و برای فشار کاری تا ۱۰ بار مناسب می‌باشد. این مدل برای حرکت‌های تکراری، جابجایی قطعات سبک، سیستم‌های مونتاژ کوچک و خطوط تولید ساده انتخابی ایده‌آل است، جایی که نیاز به عملکرد پایدار با حداقل هزینه وجود دارد.
———-
کاربردها و مزیت‌های مهم جک‌های قلمی FESTO
جک‌های قلمی پنوماتیک فستو به دلیل طراحی جمع‌وجور و استوانه‌ای، در صنایع مختلف به عنوان یکی از پرکاربردترین محرک‌های خطی شناخته می‌شوند. این جک‌ها به طور گسترده در خطوط مونتاژ، دستگاه‌های بسته‌بندی، تجهیزات اتوماسیون صنعتی، سیستم‌های جابجایی قطعات، ماشین‌آلات چاپ، صنایع غذایی و دارویی مورد استفاده قرار می‌گیرند.از مهم‌ترین مزیت‌های این جک‌ها می‌توان به ابعاد کوچک و وزن سبک برای نصب در فضاهای محدود، قابلیت اطمینان و طول عمر بالا حتی در سیکل‌های کاری سنگین، امکان استفاده با سنسورهای موقعیت برای کنترل دقیق حرکت، سازگاری با استانداردهای بین‌المللی برای سهولت در جایگزینی و تعمیرات، و تنوع مدل‌ها و کورس‌های حرکتی متناسب با نیاز پروژه اشاره کرد. این ویژگی‌ها باعث می‌شود جک‌های قلمی فستو هم برای پروژه‌های کوچک و سبک، و هم برای کاربردهای صنعتی با حجم تولید بالا، گزینه‌ای ایده‌آل باشند.
