جک پنوماتیک راهنما دار فستو

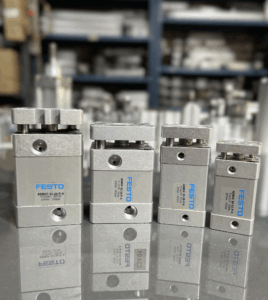

معرفی جک پنوماتیک راهنمادار فستو

جک‌های پنوماتیک راهنمادار فستو از جمله محصولات منحصر بفرد این شرکت در حوزه اتوماسیون صنعتی هستند که برای انجام حرکت‌های خطی دقیق و پایدار طراحی شده‌اند. این جک‌ها با بهره‌گیری از سیستم‌های هدایت‌کننده، دقت بالا و مقاومت در برابر فشارهای جانبی و پیچش را ارائه می‌دهند و در کاربردهایی که نیاز به ثبات و تکرارپذیری حرکت است، عملکرد برتری دارند. شرکت فستو این جک‌ها را در دو دسته اصلی عرضه کرده است: جک‌های اسلایدی و جک‌های با میله راهنما. در ادامه، انواع مدل‌ها، ویژگی‌ها و کاربردهای این جک‌ها به‌صورت جامع معرفی می‌شود تا راهنمایی کامل برای انتخاب در پروژه‌های صنعتی فراهم شود.

انواع جک‌های پنوماتیک راهنمادار فستو

جک‌های اسلایدی (Sliding Drives):
جک‌های اسلایدی فستو با طراحی فشرده و دقت بالای خود شناخته می‌شوند. این جک‌ها از یک یا دو پیستون و یک ریل هدایت‌کننده تشکیل شده‌اند که با بلبرینگ‌های قفسی یا عناصر چرخشی هدایت می‌شوند. قطر پیستون از 6 تا 25 میلی‌متر و مسافت حرکت تا 200 میلی‌متر است. فشار کاری بین 1 تا 8 بار و دمای کاری از -20 تا +80 درجه سانتی‌گراد، این جک‌ها را برای کارهای ظریف مناسب می‌کند. مدل‌هایی مانند DGSL با دقت تکرار 0.01 میلی‌متر، برای مونتاژ قطعات کوچک و رباتیک ایده‌آل هستند.

جک‌های با میله راهنما (Drives with Guide Rods):
این جک‌ها با اتصال پیستون به یک صفحه نگهدارنده (Yoke Plate) که با میله‌های راهنما محکم شده، از چرخش جلوگیری می‌کنند و استحکام بالایی دارند. قطر پیستون از 10 تا 100 میلی‌متر و مسافت حرکت تا 400 میلی‌متر است. فشار کاری 1 تا 10 بار و دمای کاری -20 تا +80 درجه سانتی‌گراد، این جک‌ها را برای بارهای سنگین‌تر مناسب می‌کند. مدل‌هایی مانند DFM و DGST (دوپیستونی) برای جابه‌جایی، فشار دادن و نگه‌داشتن قطعات در خطوط تولید استفاده می‌شوند.

ویژگی‌ها و نحوه عملکرد

جک‌های پنوماتیک راهنمادار فستو با ترکیب حرکت خطی و هدایت دقیق، ثبات و استحکام فوق‌العاده‌ای ارائه می‌دهند. جک‌های اسلایدی با ریل‌های بلبرینگی، دقت تکرار بالا و حداقل لرزش را تضمین می‌کنند، در حالی که جک‌های با میله راهنما با ساختار محکم خود، بارهای جانبی و پیچشی را به‌خوبی تحمل می‌کنند. این جک‌ها در دو نوع تک‌عمله و دوعمله عرضه می‌شوند و با گزینه‌های ترمز قابل تنظیم، از انتقال لرزش به دستگاه جلوگیری می‌کنند. بدنه آلومینیومی و آب‌بندهای مقاوم، دوام آن‌ها را در شرایط صنعتی افزایش می‌دهد.

کاربردها

جک‌های پنوماتیک راهنمادار فستو در کاربردهای متنوعی مانند بلند کردن، فشار دادن، نگه‌داشتن، جداسازی و جابه‌جایی قطعات به کار می‌روند. جک‌های اسلایدی برای کارهای دقیق مانند بسته‌بندی، رباتیک و سیستم‌های دوبعدی (محور X و Z) مناسب‌اند، در حالی که جک‌های با میله راهنما در خطوط تولید سنگین، برش و مونتاژ صنعتی استفاده می‌شوند. این جک‌ها در صنایع خودروسازی، الکترونیک و مواد غذایی نیز کاربرد دارند.

مزایای انتخاب جک پنوماتیک راهنمادار فستو

جک‌های راهنمادار فستو با دقت بالا، طراحی فشرده و گزینه‌های نصب متنوع، انعطاف‌پذیری زیادی در سیستم‌های صنعتی فراهم می‌کنند. سیستم هدایت پیشرفته، حرکت پایدار و بدون انحراف را تضمین می‌کند و کیفیت ساخت فستو، عمر طولانی و عملکرد مطمئن را به همراه دارد. این جک‌ها با امکان اتصال حسگرها و سازگاری با تجهیزات استاندارد، انتخابی کارآمد برای پروژه‌های صنعتی هستند.
