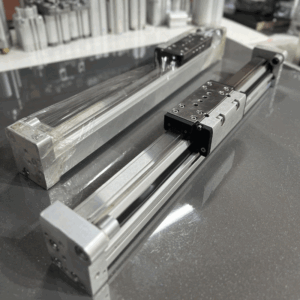

جک پنوماتیک رادلس فستو

معرفی جک پنوماتیک رادلس فستو

جک‌های پنوماتیک رادلس فستو از جمله محصولات پیشرفته این شرکت هستند که برای ایجاد حرکت خطی بدون نیاز به میله طراحی شده‌اند. این جک‌ها به دلیل حذف میله پیستون، فضای کمتری نسبت به جک‌های معمولی اشغال می‌کنند و در کاربردهایی که مسافت حرکت بلند یا محدودیت فضا مطرح است، عملکرد برتری دارند. شرکت فستو این جک‌ها را در مدل‌های مختلف ارائه کرده که یکی از مهم‌ترین انواع آن، جک‌های رادلس با اتصال مکانیکی است. در ادامه، ویژگی‌ها، مدل‌ها و کاربردهای جک پنوماتیک رادلس فستو با تمرکز بر نوع اتصال مکانیکی معرفی می‌شود تا راهنمایی کامل برای انتخاب این محصول در پروژه‌های صنعتی فراهم گردد.

انواع مدل‌های جک پنوماتیک رادلس فستو (با اتصال مکانیکی)

مدل DGC (جک رادلس استاندارد با اتصال مکانیکی):
مدل DGC با طراحی ساده و کارآمد، از یک پیستون داخلی تشکیل شده که به‌صورت مکانیکی به یک بخش متحرک بیرونی متصل است. قطر پیستون این جک از 18 تا 63 میلی‌متر و مسافت حرکت آن تا 8500 میلی‌متر قابل تنظیم است. فشار کاری بین 0.6 تا 8 بار و دمای کاری از -10 تا +60 درجه سانتی‌گراد، این جک را برای کاربردهای متنوع مناسب می‌کند. بدنه آلومینیومی و استفاده از نوارهای آب‌بند انعطاف‌پذیر، از نشت هوا جلوگیری کرده و دوام بالایی را تضمین می‌کند.

مدل DGC-K (جک رادلس فشرده):
این مدل نسخه‌ای جمع‌وجورتر از DGC است که برای فضاهای محدود طراحی شده. قطر پیستون از 18 تا 63 میلی‌متر و مسافت حرکت تا 5000 میلی‌متر دارد. فشار کاری 0.6 تا 8 بار و دمای کاری -10 تا +60 درجه سانتی‌گراد، این جک را برای جابه‌جایی بارهای متوسط در خطوط تولید مناسب می‌سازد. طراحی فشرده آن، نصب در موقعیت‌های تنگ را آسان‌تر می‌کند.

مدل DGC-HD (جک رادلس سنگین):
مدل DGC-HD برای بارهای سنگین و مسافت‌های بلند طراحی شده است. قطر پیستون از 18 تا 40 میلی‌متر و مسافت حرکت تا 3000 میلی‌متر است. فشار کاری 0.6 تا 8 بار و دمای کاری -10 تا +60 درجه سانتی‌گراد، این جک را برای کاربردهایی مانند جابه‌جایی مواد سنگین یا تجهیزات صنعتی بزرگ ایده‌آل می‌کند. ساختار مستحکم و اتصال مکانیکی قوی، پایداری آن را افزایش داده است.

ویژگی‌ها و نحوه عملکرد

جک‌های پنوماتیک رادلس فستو با اتصال مکانیکی از یک پیستون داخلی بهره می‌برند که از طریق یک اتصال محکم به بخش متحرک بیرونی وصل شده است. فضای داخلی جک در جهت طولی باز است و با نوارهای آب‌بند انعطاف‌پذیر در جلو و پشت پیستون، از نشت هوا جلوگیری می‌شود. این طراحی باعث می‌شود که طول نصب جک تنها کمی بیشتر از مسافت حرکت آن باشد، در حالی که توانایی جابه‌جایی بار در مسافت‌های طولانی را حفظ می‌کند. این جک‌ها به‌صورت دوعمله عمل می‌کنند و با هوای فشرده در هر دو جهت حرکت می‌کنند.

کاربردها

جک‌های پنوماتیک رادلس فستو به‌ویژه در محیط‌هایی که جک‌های میله‌دار به دلیل نیاز به فضای زیاد یا محدودیت مسافت حرکت جوابگو نیستند، کاربرد دارند. از جابه‌جایی مواد در خطوط تولید و سیستم‌های نقاله گرفته تا برش پارچه، بسته‌بندی و رباتیک صنعتی، این جک‌ها در صنایع مختلف مانند خودروسازی، نساجی و مواد غذایی استفاده می‌شوند. توانایی حرکت تا چندین متر، این جک‌ها را به گزینه‌ای ایده‌آل برای پروژه‌های بزرگ تبدیل کرده است.

مزایای انتخاب جک پنوماتیک رادلس فستو

جک‌های پنوماتیک رادلس فستو با طراحی بدون میله، فضای نصب را بهینه کرده و انعطاف‌پذیری بالایی در سیستم‌های صنعتی ارائه می‌دهند. اتصال مکانیکی محکم، انتقال نیروی مطمئن را تضمین می‌کند و نوارهای آب‌بند باکیفیت، کارایی و دوام جک را افزایش می‌دهند. این جک‌ها با امکان نصب حسگرهای موقعیت و سازگاری با تجهیزات استاندارد، انتخابی کارآمد و قابل اعتماد برای مهندسان هستند و کیفیت ساخت فستو، عملکرد پایدار در طولانی‌مدت را به ارمغان می‌آورد.
