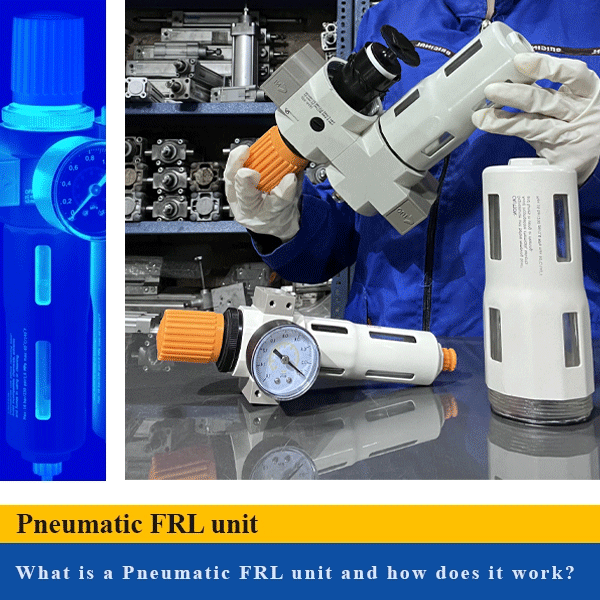

واحد مراقبت پنوماتیک چیست؟
واحد مراقبت پنوماتیک دستگاهی است که کار آن فیلتر کردن هوای تولید شده توسط کمپرسورهای هوای فشرده است. همچنین تنظیم فشار هوا و تزریق روغن به هوای خشک نیز از دیگر فرآیندهایی است که توسط قطعاتی مانند رگلاتور و روغن زن، انجام می شود. در واقع واحد مراقبت هوا، از سه قطعه تشکیل شده است: 1 – فیلتر 2 – رگلاتور 3 – روغن زن. اگر این سه قطعه به طور یک جا به هم متصل باشند، به آن واحد مراقبت هوا یا FRL گفته می شود. این قطعات به طور جداگانه هم مورد استفاده قرار می گیرند.
فیلتر رگلاتور هوا از دوقطعه تشکیل شده است: فیلتر و رگلاتور و فاقد قطعه روغن زن می باشد. رایج ترین نوع استفاده از دستگاه واحد مراقبت پنوماتیک، به صورت سه قطعه کامل (FRL ) و فیلتر رگلاتور است و همانطور که اشاره شده، این قطعات به صورت مجزا هم در برخی موارد مورد استفاده قرار می گیرند.
وجود واحد مراقبت هوا در سیستم های پنوماتیکی بسیار حیاتی و ضروری است. چرا که همانطور که از نام آن پیدا است، با عملکرد فیلتراسیون و لابریکیت کردن هوای خشک، از سایر قطعات پنوماتیک، مراقبت می کند. عدم استفاده از این قطعه و یا ایجاد اختلال در عملکرد واحد مراقبت پنوماتیک، منجر به آسیب شدید سایر قطعات مانند شیرها ، سیلندرها و یا اکچویتور ها می شود.
در ادامه این صفحه، ابتدا انواع “واحد مراقیت پنوماتیک و لوازم جانبی” آنها که توسط مرکز پخش پنوماتیک هاب عرضه می گردد، قرار گرفته است. پس از آن، می توانید لیست قیمت تمامی واحدهای مراقبت، فیلتر رگلاتور،روغن زن، رگلاتور، فیلتر و لوازم جانبی را مشاهده نمائید.
تیم تولید محتوای پنوماتیک هاب مطالب مفیدی را تهیه کرده است که به شما در انتخاب محصول مورد نظرتان کمک می کند.
موارد بسیاری از نظر فنی وجود دارد که در نظر گرفتن آنها برای مشتریان گرامی بسیار مفید خواهد بود . مطالب منتشر شده در این صفحه، شامل موارد زیر می باشد:
1- معرفی اجزاء تشکیل دهنده واحد مراقبت پنوماتیک.
2- پرسش ها و پاسخ های متداولی که در خصوص نحوه استفاده از واحد مراقبت پنوماتیک مطرح است.
3-پرسشها و پاسخ هایی که در باره رفع مشکل های احتمالی است.
4- راهنمایی کامل در مورد نحوه انتخاب و خرید محصول.
لیست قیمت انواع واحد مراقبت پنوماتیک شامل واحد مراقبت هوا، فیلتر رگلاتور، روغن زن،رگلاتور و لوازم جانبی | قیمت ها ی درج شده در لیست معتبر بوده و طبق آخرین بروزرسانی می باشد. به علت تعداد زیاد آیتم های محصولات، از ردیف 1 تا ردیف 6، در این صفحه قابل مشاهده است. برای مشاهده کامل لیست قیمت، روی دکمه ” مشاهده بیشتر ” کلیک کنید.
شرح کالا
قیمت(ریال)
واحد مراقبت 1/4
14,540,000
واحد مراقبت 3/8
24,450,000
واحد مراقبت 1/2
24,450,000
واحد مراقبت 3/4
39,110,000
واحد مراقبت 1
39,110,000
برای مشاهده کامل لیست قیمت انواع واحد مراقبت هوا، فیلتر رگلاتور، روغن زن، رگلاتور، فیلتر، و… روی دکمه “مشاهده بیشتر” کلیک کنید.
واحد مراقبت پنوماتیک دارای سه بخش اصلی می باشد – فیلتر – رگولاتور – روغن زن ، هر یک از این اجزا دارای مشخصات و ویژگی های خاصی هستند که در زیر به آنها اشاره می گردد :
فیلتر :
کار این قطعه تصفیه کردن هوای تولید شده از کمپرسور می باشد . این فیلتراسیون شامل گرفتن ذرات ریز و رطوبت موجود در هوای فشرده می باشد . فیلتر کردن هوای کمپرسور بسیار ضروری است وعدم فیلتراسیون می تواند صدمات جبران ناپذیری به تجهیزات مورد استفاده مانند جک ها و اکچویتورها وارد نماید . هر یک از تجهیزات پنوماتیک مطابق استانداردهای ساخت ، نوع هوای مصرفی در آن مشخص می باشد و انتخاب فیلتر مناسب می بایست بر اساس نیاز صورت گیرد . نکته مهم در استفاده از فیلتر ، تمیز کردن مرتب آن ، از قسمت تعبیه شده ، در انتهای فیلتر می باشد.
رگولاتور فشار :
ایجاد گشتاور ، در سیستم ههای پنوماتیک ، مانند جک ها و اکچویتورها ، به طور مستقیم به فشار باد تولید شده ، بستگی دارد . به همین دلیل می بایست میزان فشار در بین راه تنظیم گردد . در این صورت شما اطمینان خواهید داشت که هوای فشرده مطابق شرایط دستگاه شما تنظیم شده و قادر خواهدی بود نسبت های عملکرد دستگاهها را محاسبه و اندازه گیری نمایید . در اغلب رگولاتورهای فشار یک دستگاه گیج نیز تعبیه شده که می توان مقدار دقیق را بر روی آن مشاهده کرد . رگولاتورهایی که داری گیج فشار نمی باشند معمولا در خطوطی استفاده می شوند که گیج های فشار به صورت مستقل بر روی خط بسته شده باشد .
روغن زن :
هوای تولید شده در کمپرسور ، برای تامین فشار مورد نیاز فشرده بوده و با شدت وارد خط می شود . همین امر سبب ایجاد اصطکاک و آسیب دیدگی خطوط و تجهیزات مورد استفاده می گردد . به همین منظور دستگاه روغن زن پس از رگولاتور قرار گرفته و با روانکاری هوا باعث عملکرد صحیح تجهیزات شده و طول عمر دستگاهها را به صورت چشمگیری افزایش می دهد . ذکر این نکته ضروری است که استفاده از روغن زن ، حتما می بایست با توجه به مشخصات دستگاههای انتخابی انجام پذیرد.
راهنمای عمومی نصب واحد مراقبت پنوماتیک
نصب یک واحد فیلتر-رگولاتور-روانکننده (FRL) پنوماتیک شامل چندین مرحله است تا اطمینان حاصل شود که به درستی و ایمن عمل میکند. در اینجا یک راهنمای کلی برای کمک به شما در فرایند نصب آورده شده است:
ابزار و مواد مورد نیاز
واحد FRL (فیلتر، رگولاتور، روانکننده)
آچار لولهکشی یا آچار قابل تنظیم
نوار تفلون یا درزگیر لوله
لولهکشی یا لوله (مناسب برای سیستم شما)
براکتها و سختافزارهای نصب (در صورت نیاز)
فشارسنج (در صورتی که با رگولاتور همراه نباشد)
عینک ایمنی و دستکش
راهنمای گام به گام
1. برنامهریزی مکان نصب
مکانی نزدیک به تجهیزاتی که نیاز به هوای تمیز، تنظیمشده و روانکاریشده دارند را انتخاب کنید.
اطمینان حاصل کنید که مکان به راحتی برای نگهداری قابل دسترسی باشد.
مطمئن شوید فضای کافی در اطراف واحد FRL برای نصب و خدمات وجود دارد.
2. آمادهسازی سیستم
منبع هوای اصلی را خاموش کنید و سیستم را قبل از شروع نصب تخلیه کنید.
لولهکشی را تمیز کنید تا هرگونه ذراتی که ممکن است وارد واحد FRL شوند، از بین بروند.
3. مونتاژ واحد FRL
فیلتر: این بخش ذرات و رطوبت را از هوا حذف میکند. باید اولین بخش در جهت جریان هوا نصب شود.
رگولاتور: این بخش فشار هوا را به سطح دلخواه تنظیم میکند. بعد از فیلتر نصب میشود.
روانکننده: این بخش مقدار کنترلشدهای از روغن را به جریان هوا اضافه میکند تا تجهیزات پاییندست را روانکاری کند. باید آخرین بخش نصب شود.
برخی از واحدهای FRL به صورت از پیش مونتاژ شده عرضه میشوند. در غیر این صورت، دستورالعملهای تولید کننده را برای مونتاژ اجزا دنبال کنید.
4. نصب واحد FRL
از نوار تفلون یا درزگیر لوله روی اتصالات رزوهای برای جلوگیری از نشتی هوا استفاده کنید.
واحد FRL را به خط تامین هوا متصل کنید. به طور معمول، این شامل رزوه کردن واحد به لولهکشی یا لوله موجود است.
اطمینان حاصل کنید که جهت جریان صحیح است. بیشتر واحدهای FRL دارای یک فلش هستند که جهت جریان هوا را نشان میدهد.
اتصالات را به طور محکم ببندید، اما بیش از حد محکم نکنید تا از آسیب به رزوهها جلوگیری شود.
5. نصب واحد FRL
از براکتها و سختافزارهای نصب برای محکم کردن واحد FRL به دیوار یا سطح پایدار استفاده کنید، در صورت نیاز.
اطمینان حاصل کنید که واحد به صورت عمودی نصب شده است تا به درستی کار کند، به ویژه برای فیلتر و روانکننده.
6. اتصال خروجی
خط هوای پاییندست را به خروجی واحد FRL متصل کنید.
باز هم، اطمینان حاصل کنید که تمامی اتصالات به درستی آببندی شدهاند تا از نشتی جلوگیری شود.
7. نصب فشارسنج
اگر رگولاتور فشارسنج ندارد، یکی را در پورت مشخص شده روی رگولاتور نصب کنید.
از نوار تفلون یا درزگیر لوله روی رزوههای فشارسنج برای جلوگیری از نشتی استفاده کنید.
8. آزمایش نصب
به آرامی منبع هوا را روشن کنید و سیستم را تحت فشار قرار دهید.
اتصالات را از نظر نشتی بررسی کنید و در صورت نیاز آنها را محکم کنید.
رگولاتور را به تنظیمات فشار دلخواه تنظیم کنید.
عملکرد فیلتر و روانکننده را بررسی کنید. اطمینان حاصل کنید که کاسه فیلتر به درستی تخلیه میشود و روانکننده در صورت نیاز روغن به جریان هوا اضافه میکند.
9. تنظیم روانکننده
روانکننده را به نرخ قطرهگذاری صحیح برای تجهیزات خود تنظیم کنید. این معمولاً شامل تنظیم یک پیچ یا دستگیره روی روانکننده است.
10. نگهداری
به طور منظم عنصر فیلتر را بر اساس توصیههای تولید کننده بررسی و جایگزین کنید.
کاسه فیلتر را به صورت دورهای تخلیه کنید تا آب و آلایندههای انباشته شده از بین بروند.
روانکننده را با روغن مناسب در صورت نیاز پر کنید.
نکات ایمنی
همیشه قبل از انجام نگهداری سیستم را تخلیه کنید.
برای محافظت از هوای فشرده و آلایندههای احتمالی از عینک ایمنی و دستکش استفاده کنید.
دستورالعملها و راهنماییهای ایمنی تولید کننده را در طول فرایند نصب و نگهداری دنبال کنید.
با دنبال کردن این مراحل، شما باید قادر به نصب صحیح یک واحد FRL پنوماتیک باشید و اطمینان حاصل کنید که سیستم پنوماتیک شما به طور کارآمد و قابل اعتماد عمل میکند.
