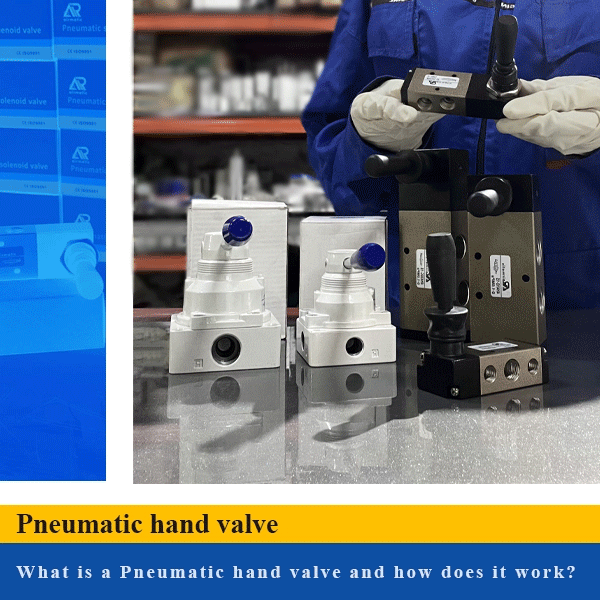

شیر پنوماتیک دستی، تجهیزی است که درسیستم اتوماسیون پنوماتیک، برای مواردی که به کنترل دستی نیاز است مورد استفاده قرار می گیرد. در تمامی سیستم های اتوماسیون صنعتی، همواره در چرخه فرآیند کنترل، قطعات و تجهیزات طراحی و نصب می شوند که در برخی موارد، اپراتور های فنی تجهیزات، بتوانند فرمان های کنترلی مورد نیاز را به طور دستی انجام دهند.
شیرهای پنوماتیک کنترل دستی نیز برای عملکردهای مختلف موردنیاز، انواع گوناگونی دارند که به طور کلی به سه دسته تقسیم می شوند. اولین مدل در اصطلاح فنی ” hand-pull Valve ” نام دارد که در بازار به ” شیر دسته پیکانی” شهرت دارد. مدل دوم در اصطلاح فنی “Mechanical Valve” نامیده می شود که در بازار ایران به ” شیر دسته ژیانی معروف است و مدل سوم در اصطلاح فنی ” Hand-Switching Valve ” است که در بازار ما به نام ” شیر تانکی ” شناخته می شود. هر کدام از این انواع، عملکرد منحصر به فرد خود را دارد و برای منظور خاصی برای سیستم های پنوماتیک، طراحی و تولید شده اند. در مورد انواع شیر پنوماتیک دستی و نحوه عملکرد و استفاده آنها، به طور کامل در قسمت های بعدی این صفحه، توضیح داده می شود.
در ادامه این صفحه، ابتدا انواع “شیر پنوماتیک دستی و لوازم جانبی” آنها که توسط مرکز پخش پنوماتیک هاب عرضه می گردد، قرار گرفته است. پس از آن، می توانید لیست قیمت تمامی شیر های پنوماتیک و لوازم جانبی را مشاهده نمائید.
تیم تولید محتوای پنوماتیک هاب مطالب مفیدی را تهیه کرده است که به شما در انتخاب محصول مورد نظرتان کمک می کند.
موارد بسیاری از نظر فنی وجود دارد که در نظر گرفتن آنها برای مشتریان گرامی بسیار مفید خواهد بود . مطالب منتشر شده در این صفحه، شامل موارد زیر می باشد:
1- معرفی و مقایسه انواع شیر پنوماتیک دستی
2- پرسش ها و پاسخ های متداولی که در خصوص نحوه استفاده از شیر های پنوماتیک دستی مطرح است
3-پرسشها و پاسخ هایی که در باره رفع مشکل های احتمالی است
لیست قیمت انواع شیر پنوماتیک دستی شامل شیرهای دسته پیکانی، دسته ژیانی و شیر تانکی | قیمت ها ی درج شده در لیست معتبر بوده و طبق آخرین بروزرسانی می باشد. به علت تعداد زیاد آیتم های محصولات، از ردیف 1 تا ردیف 6، در این صفحه قابل مشاهده است. برای مشاهده کامل لیست قیمت، روی دکمه ” مشاهده بیشتر ” کلیک کنید.
شرح کالا
قیمت(ریال)
شیر دستی 5/2 _1/4 پیکانی
2,760,000
شیر دستی 5/2 _3/8 پیکانی
3,880,000
شیر دستی 5/2 _1/2 پیکانی
6,610,000
شیر دستی 5/3 _1/4 پیکانی
5,510,000
شیر دستی 5/3 _1/2 پیکانی
9,180,000
برای مشاهده کامل لیست قیمت انواع شیر پنوماتیک دستی و لوازم جانبی آن، روی دکمه مشاهده بیشتر کلیک کنید.
شیر دستی پنوماتیک ، از نظر ساختمان بدنه و روزنه ها ، دقیقا مانند نوع برقی می باشد ، با این تفاوت که به دلیل کترل انسانی بر روی بعضی از فرایندها ، تمامی حرکت های شیر از طریق اپراتور انجام می شود. بیشترین استفاده از شیر دستی پنوماتیک شامل موارد زیر می باشد :
شیر دستی پنوماتیک ، مدل تانکی -4HV :
شیر دستی تانکی ، در سایزهای ¼ ، 8/3 و ½ اینچ تولید شده و دارای یک عملکرد قطع و وصل ساده می باشد که به کمک اپراتور ، می تواند مسیر باد را کنترل نماید . نحوه حرکت اهرم در این شیر به صورت گردشی می باشد و به همین دلیل به شیر پنوماتیک گردان نیز شناخته می شود . جنس بدنه این شیر پلاستیکی بوده و برای محیط هایی با درجه حرارت 0 تا 60 درجه سانتیگراد کاملا مناسب می باشد. هوای فیلتر شده با فشار ماکزیمم 8 بار ، تا 40 میکرون می تواند برای شیر دستی مدل تانکی مورد استفاده قرار گیرد.
شیر دستی پنوماتیک ، مدل پیکانی 2/5:
شیر برقی 2/5 کتابی مدل پیکانی ، دارای 5 پورت و دو عملکرد می باشد که از طریق اپراتور ، می توان با تحریک دستی روی شیر ، مانند دنده خودرو ، نحوه رفتار آن را کنترل نمود . . پورت های این شیر در سایزهای مختلف (4/1 ، 8/3 و ½ اینچ ) تولید گردیده و برای خطوط اتوماسیون پنوماتیک مورد استفاده قرار می گیرد . شیر دستی مدل پیکانی 2/5 ، برای کلیه سیستم های پنوماتیک که نیاز به حالت عملکرد دو طرفه یا دبل اکت دارند، مانند جک ها ، مناسب هستند . فشار کاری این شیر 0 تا 10 بار بوده و در درجه حرارت محیط تا 60 درجه سانتیگراد قابلیت عملکرد دارد.
شیر دستی پنوماتیک مدل پیکانی 3/5 :
شیر دستی3/5 کتابی پنوماتیک ، با 5 پورت در سه سایز ¼ ، 8/3 و ½ اینچ در بازار به نام مدل پیکانی 3/5 شناخته شده وداری یک ورودی و دو خروجی باد می باشد . یکی از مزیت های مهم این شیر این است که اپراتور ، در خطوط تولید یا مشابه آن ، می تواند با قرار دادن شیر در حالت وسط ، وضعیت تجهیز پنوماتیک مورد استفاده مانند جک را در یک میزان از بازشدگی نگهدارد ، و به این شکل کنترل بسیار مناسبی بر رفتار سیستم اتوماسیون داشته باشد . این شیر پنوماتیک دارای تحمل فشار تا 10 بار را داشته و می تواند در محیط تا 60 درجه سانتیگراد مورد استفاده قرار گیرد.
شیر دستی پنوماتیک مدل ژیانی 2/5 و 3/5 :
شیر دستی مدل دسته ژیانی ، یکی از انواع شیرهای پنوماتیک کتابی می باشد. نام این شیر به دلیل شباهت اهرم هدایت آن به دنده ژیان ، مدل دسته ژیانی عنوان گردیده است. عملکرد این شیر دقیقا مانند شیرهای پنوماتیک برقی می باشد ، با این تفاوت که در سیستم برقی عمل رفت و برگشت سوپاب ها از طریق بوبین با برق انجام میشود و در اینجا عمل کشیدن یا فشردن با دست انجام شده و باعث عملکرد شیر در حالت 2/5 یا 3/5 می شود. سایز پورت های خروجی این شیر در سه سایز ¼ ، 8/3 و ½ اینچ می باشد . استفاده از این تیپ از شیرهای دستی در جاهاییکه محدویت فضا وجود داشته باشد بسیار رایج است .
راهنمای نصب و تنظیمات شیر دستی پنوماتیک
آمادهسازی و ایمنی:
قبل از شروع نصب، اطمینان حاصل کنید که سیستم بدون فشار است تا از هر گونه حادثه جلوگیری شود.
از تجهیزات حفاظتی شخصی (PPE) مناسب مانند عینک ایمنی و دستکش استفاده کنید.
انتخاب شیر مناسب:
شیر دستی پنوماتیک مناسب را انتخاب کنید که نیازهای سیستم شما را برآورده کند، با توجه به عواملی مانند نوع شیر (مثلاً دو راهه، سه راهه، چهار راهه)، اندازه و درجه فشار.
جمعآوری ابزارها و مواد لازم:
آچار (قابل تنظیم یا اندازههای مناسب)
درزگیر رزوه یا نوار PTFE
لولهها یا لولهکشیهای سازگار با سیستم پنوماتیک شما
اتصالات و کانکتورها
بازرسی شیر:
شیر را از نظر هر گونه آسیب یا نقص ظاهری بررسی کنید.
تأیید کنید که مشخصات شیر با نیازهای سیستم شما مطابقت دارد.
نصب شیر:
محل نصب شیر را شناسایی کنید.
شیر را با استفاده از براکتهای نصب یا سختافزار ارائه شده توسط تولید کننده، به صورت محکم نصب کنید.
اطمینان حاصل کنید که شیر در موقعیتی نصب شده است که دسترسی آسان برای بهرهبرداری و نگهداری داشته باشد.
اتصال لولهکشی یا لولهها:
لولهها یا لولهکشیها را به طول لازم برش دهید و از برشهای تمیز و صاف اطمینان حاصل کنید.
درزگیر رزوه یا نوار PTFE را به رزوههای نر اتصالات اعمال کنید تا از نشتی جلوگیری شود.
پورتهای ورودی و خروجی شیر را به لولهها یا لولهکشیهای مربوطه وصل کنید.
اتصالات را با استفاده از آچار به طور محکم ببندید، اما از بستن بیش از حد که ممکن است به شیر آسیب برساند، خودداری کنید.
بررسی عملکرد صحیح:
شیر را به صورت دستی بهرهبرداری کنید تا اطمینان حاصل شود که به درستی و آزادانه بین حالتها حرکت میکند.
تأیید کنید که دستگیره یا اهرم شیر در جهت درست برای مسیر جریان مورد نظر قرار دارد.
فشاردهی به سیستم:
به تدریج سیستم را تحت فشار قرار دهید و از عدم وجود نشتی در اطراف اتصالات شیر اطمینان حاصل کنید.
از محلول صابون یا مایع تشخیص نشتی برای شناسایی هر گونه نشتی احتمالی استفاده کنید.
اگر نشتی وجود دارد، سیستم را بدون فشار کرده و اتصالات را طبق نیاز سفت کنید.
آزمایش عملکردی:
پس از فشاردهی به سیستم و اطمینان از عدم وجود نشتی، شیر را بهرهبرداری کنید تا از عملکرد صحیح آن اطمینان حاصل شود.
از جهت جریان صحیح و پاسخ به حرکات دستگیره یا اهرم مطمئن شوید.
بازرسی نهایی و مستندسازی:
بازرسی نهایی نصب را انجام دهید.
جزئیات نصب را مستندسازی کنید، از جمله نوع شیر، محل نصب و هرگونه دستورالعمل خاص برای بهرهبرداری یا نگهداری.
تنظیمات
تنظیم کنترل جریان:
برخی از شیرهای دستی پنوماتیک دارای کنترل جریان قابل تنظیم هستند. با تنظیم پیچ یا دکمه کنترل جریان، نرخ جریان مورد نظر را تنظیم کنید.
کنترل جهت:
اطمینان حاصل کنید که دستگیره یا اهرم شیر در موقعیت درست برای عملکرد مورد نظر (مثلاً باز، بسته یا مسیر جریان خاص برای شیرهای چندراهه) قرار دارد.
تنظیمات فشار:
تأیید کنید که شیر در محدوده فشار مشخص شده برای سیستم شما عمل میکند. در صورت نیاز، تنظیم کنندههای فشار سیستم را تنظیم کنید.
مکانیزمهای قفل:
اگر شیر دارای مکانیزم قفل برای جلوگیری از بهرهبرداری اتفاقی است، اطمینان حاصل کنید که به درستی فعال یا غیرفعال شده است.
نکات نگهداری
به طور منظم شیر را از نظر علائم سایش یا آسیب بازرسی کنید.
شیر و منطقه اطراف آن را تمیز کنید تا از آلودگی جلوگیری شود.
قطعات متحرک را در صورت مشخص شدن توسط تولید کننده، روانکاری کنید.
هرگونه قطعه فرسوده یا آسیب دیده را به موقع تعویض کنید تا از یکپارچگی سیستم حفظ شود.
با پیروی از این مراحل و تنظیمات دقیق، میتوانید نصب موفق و عملکرد مطمئن شیر دستی پنوماتیک خود را تضمین کنید.
