اکچویتور پنوماتیک، اصطلاحاً به عملگری گفته می شود که بر روی انواع شیرآلات صنعتی نظیر شیر توپی، شیر پروانه ای، پلاگ ولو یا شیر سماوری و شیر گیوتینی، نصب می شود و کار باز و بست شیر ها را با نیروی باد و بدون دخالت دست، انجام می دهد.
اکچویتور های ربع گرد یا quarter turn یکی از انواع عملگر های بادی است که برای کنترل شیرهای توپی، پروانه ای و سماوری مناسب هستند. در این نوع از شیرهای کنترل پنوماتیکی، شیرها به گونه ای ساخته می شوند که اهرم و یا فلکه دستی از شیر جدا می شود و اکچویتور از طریق چهار پیچ به فلنج بالایی شیر مربوطه کوپل می شود. همچنین اکچویتور ها نیز به گونه ای طراحی می شوند که مادگی تعبیه شده در کف آنها به راحتی با شفت شیر درگیر می شود که با حرکت پیسون های اکچویتور، شفت شیر به گردش در آمده و شیر، باز و یا بسته می شود. ( اگر شیرهای مذکور، فاقد فلنج فوقانی باشند، از قطعه واسطی به نام پلیت برای اتصال شیر با اکچویتور، استفاده می شود.
اکچویتور خطی، از دیگر انواع عملگر های پنوماتیکی است که میله و پیستون آن، در یک عمل رفت و برگشتی، ساقه شیر را به سمت بالا یا پایین هدایت می کند. این نوع از عملگر های پنوماتیک، بر روی شیرهای گیوتینی، نصب شده و باز و بسته شدن آن را کنترل می کند. تمامی اکچویتور های پنوماتیک، از طریق تجهیزات برقی، بادی و ابزاردقیق، کنترل می شوند که در ادامه این صفحه به معرفی آنها خواهیم پرداخت.
در ادامه این صفحه، ابتدا انواع “اکچویتور پنوماتیک” و ملحقات آن که توسط مرکز پخش پنوماتیک هاب عرضه می گردد، قرار گرفته است. پس از آن، می توانید لیست قیمت تمامی اکچویتور ها و لوازم جانبی آنها را مشاهده نمائید.
تیم تولید محتوای پنوماتیک هاب، مطالب مفیدی را در خصوص اکچویتورهای برقی و متعلقات آنها، تهیه کرده است که مشاهده آنها می تواند برای متثاضیانی گرامی بسیار مفید باشد.
مطالب منتشر شده در این صفحه، شامل موارد زیر می باشد:
1- معرفی کامل انواع اکچویتورها
2 – معرفی تجهیزات کنترلی اکچویتورها
3- معرفی سایز بندی اکچویتورها و شیرهای مربوطه
4- نحوه نصب و استفاده صحیح از اکچویتور ها
5- راهنمایی کامل در مورد نحوه انتخاب اکچویتور و شیر های صنعتی
لیست قیمت انواع اکچویتور پنوماتیک، شیر برقی نامور، لیمیت سوئیچ باکس و سایر لوازم جانبی پنوماتیک | قیمت ها ی درج شده در لیست معتبر بوده و طبق آخرین بروزرسانی می باشد. به علت تعداد زیاد آیتم های محصولات، از ردیف 1 تا ردیف 6، در این صفحه قابل مشاهده است. برای مشاهده کامل لیست قیمت، روی دکمه ” مشاهده بیشتر ” کلیک کنید.
| شرح کالا | قیمت(ریال) |
|---|---|
| اکچویتور 32 | 24,900,000 |
| اکچویتور 50 | 31,400,000 |
| اکچویتور 63 | 41,900,000 |
| اکچویتور 75 | 48,400,000 |
| اکچویتور 88 | 68,000,000 |
برای مشاهده کامل لیست قیمت اکچویتور های پنوماتیک، لیمیت سوئیچ باکس و شیر نامور ، روی دکمه “مشاهده بیشتر”کلیک کنید.

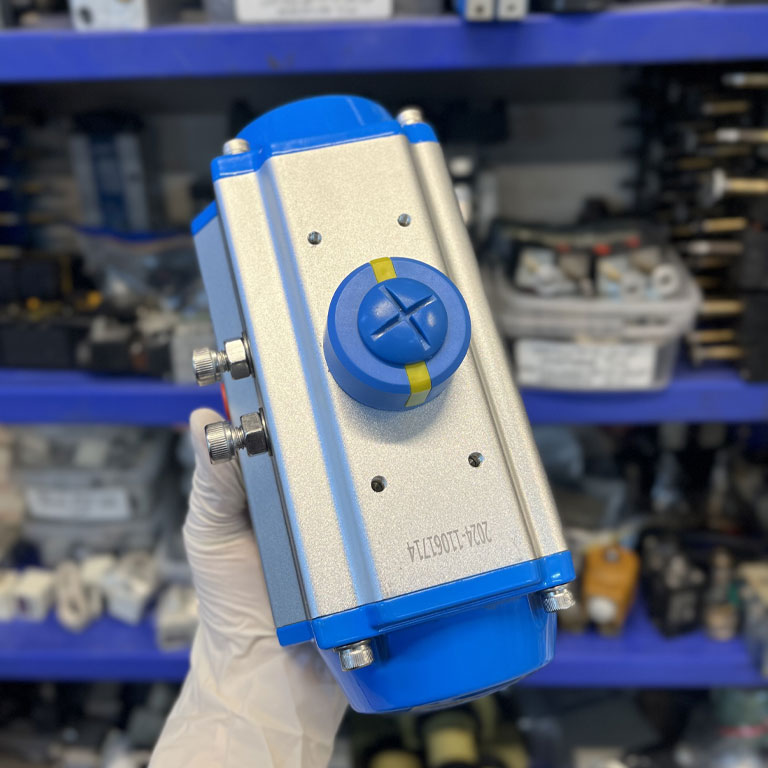

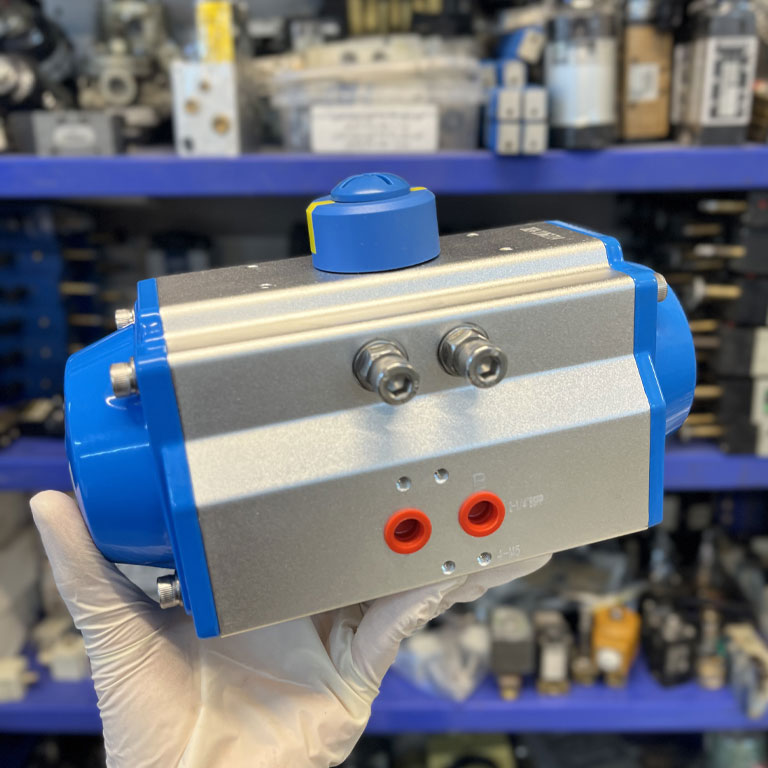

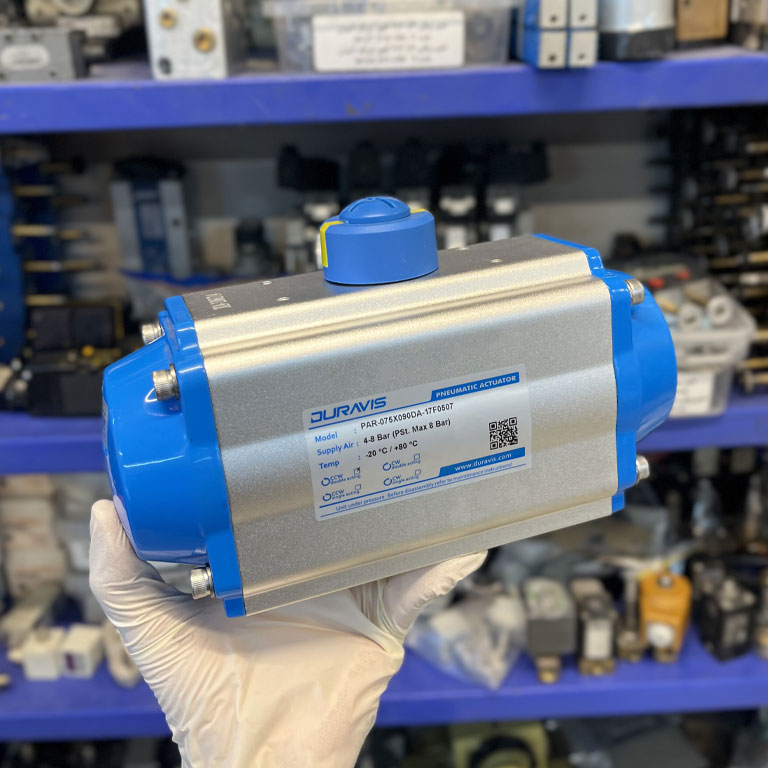

اکچویتور پنوماتیک ربع گرد دورایس ، برای باز و بسته کردن شیرهایی که دارای گردش 90 درجه ای هستند استفاده می شود. شیر هایی مانند بال ولو و پروانه ای از جمله شیرهایی هستندکه می توان با بستن اکچویتور پنوماتیک ربع گرد بر روی آنها ، سیال خط را کنترل نمود . این اکچویتورها به شکل مکعب مستطیل و از جنس آلومینوم ساخته شده اند. و از طریق حرکت رفت و برگشت سیلندرهای آن و با کمک یک شفت مرکزی ، که به شفت اصلی شیر متصل می باشد با عث عملکرد شیر می شود. هرچند این اکچویتورها برای گردش 90 درجه ساخته شده اند ، اما دارای ییچ تنظیم می باشند که می تواند میزان این گردش را کم یا زیاد کند . بنا بریان شما می توانید با تنظیم آن میزانی از شیر که مدنظرتان می باشد را باز کنید .

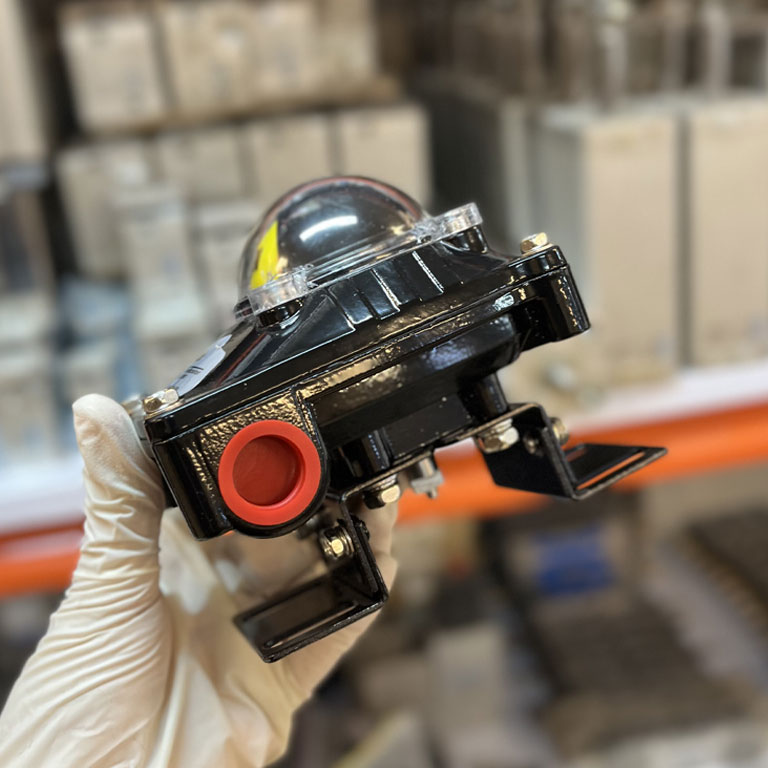

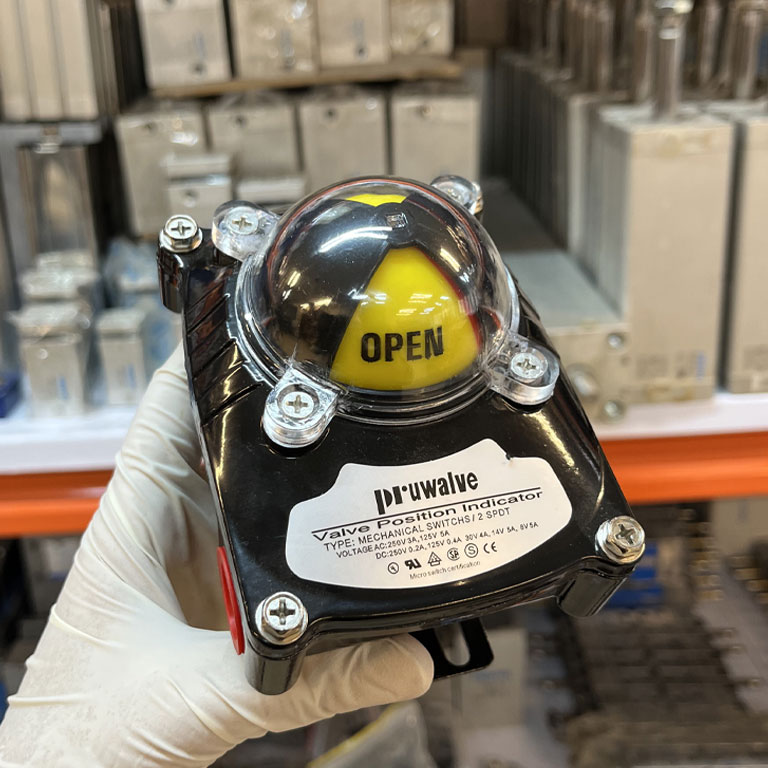

یکی از تجهیزات مورد استفاده بر روی اکچویتور پنوماتیک ، سوئیچ باکس می باشد. این دستگاه با نصب بر روی اکچویتور ، ضمن نمایش محلی موقعیت باز یا بسته بودن شیر ، می تواند بوسیله یک سیم این اطلاعات را به محل مورد نظر شما ، مثلا تابلوی کنترل برساند. ضرورت این تجهیز برای مجموعه هایی است که فیدبک موقعیت را نیاز داشته و می بایست با دریافت اطلاعات کار دیگری انجام شود. مثلا هنگامی که شیر با اکچویتور در حالت بسته قرار گرفت ، پمپ متصل به مخزن متوقف شود. در صورت عدم استفاده از سوئیچ باکس یک نمایشگر فیزیکی روی اکچویتور تعبیه شده است . که با آن می توان به صورت چشمی از باز یا بسته بودن شیر مطلع شد.

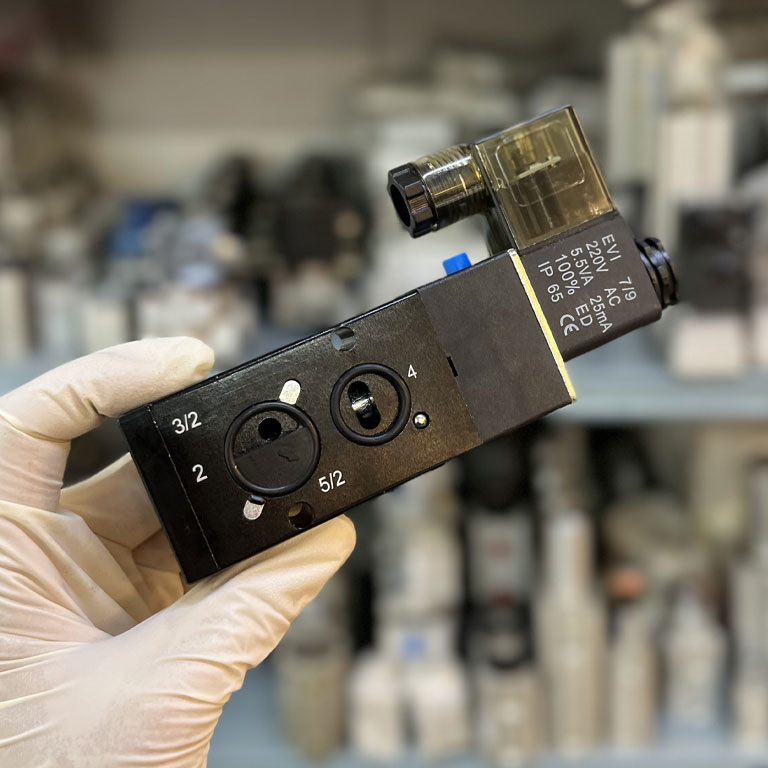

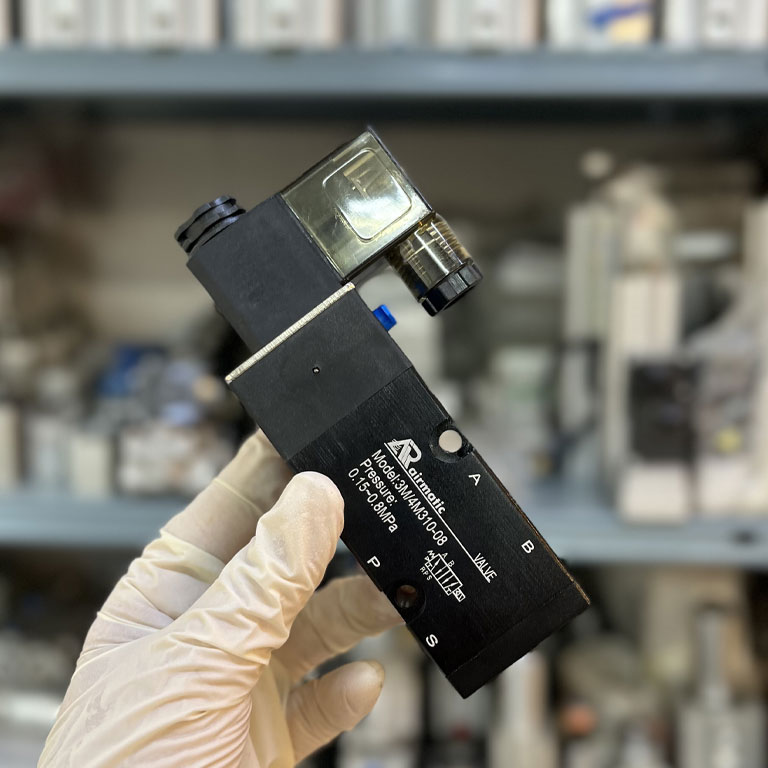

شیر برقی نامور دوراویس ، یکی از انواع شیر های برقی کتابی می باشد که پورت های آن در درکنار شیر می باشد و می تواند به اکچویتور متصل شود . شیر برقی نامور در دو حالت 2/3 یا 2/5 ساخته می شوند که با توجه به نوع استفاده قابلیت اتصال به اکچویتورهای پنوماتیک را دارند . نوع 2/3 برای اکچویتورهای سینگل اکت با فنر برگشت و نوع 2/5 برای اکچویتورهای دبل اکت به کار برده می شود. بوبین شیر برقی نامور می تواند در ولتاژهای مختلف 12-24- و 220 ولت باشد و برای همه انوا سیستم های برقی کنترلی مورد استفاده قرار گیرد .
